วิธีการระบายความร้อนของเครื่องเชื่อมแบบจุด MFDC คืออะไร?

ในฐานะซัพพลายเออร์ของเครื่องเชื่อมแบบจุด MFDC (กระแสตรงความถี่ปานกลาง) ฉันมักถูกถามเกี่ยวกับวิธีการทำความเย็นของเครื่องเหล่านี้ ในบล็อกโพสต์นี้ ผมจะเจาะลึกวิธีการทำความเย็นต่างๆ ที่ใช้ในเครื่องเชื่อมจุดเชื่อม MFDC ความสำคัญ และวิธีที่วิธีการเหล่านี้ส่งผลต่อประสิทธิภาพโดยรวมและอายุการใช้งานที่ยาวนานของอุปกรณ์

ความสำคัญของการระบายความร้อนในเครื่องเชื่อมแบบจุด MFDC

เครื่องเชื่อมแบบจุด MFDC สร้างความร้อนปริมาณมากในระหว่างกระบวนการเชื่อม ความร้อนนี้เป็นผลพลอยได้จากความต้านทานไฟฟ้าระหว่างชิ้นงานและอิเล็กโทรด รวมถึงส่วนประกอบภายในของเครื่องเชื่อมด้วย ความร้อนที่มากเกินไปอาจทำให้เกิดปัญหาหลายประการ เช่น อายุการใช้งานของอิเล็กโทรดลดลง คุณภาพการเชื่อมที่ไม่สอดคล้องกัน และแม้กระทั่งความเสียหายต่อส่วนประกอบไฟฟ้าภายในของเครื่องเชื่อม ดังนั้นการระบายความร้อนที่มีประสิทธิภาพจึงเป็นสิ่งสำคัญในการรักษาอุณหภูมิการทำงานที่เหมาะสมที่สุดของเครื่องเชื่อมแบบจุด MFDC และรับประกันประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพ

วิธีการทำความเย็นทั่วไป

ระบายความร้อนด้วยอากาศ

การระบายความร้อนด้วยอากาศเป็นหนึ่งในวิธีการทำความเย็นที่ง่ายและคุ้มค่าที่สุดที่ใช้ในเครื่องเชื่อมจุดเชื่อม MFDC ในระบบระบายความร้อนด้วยอากาศ พัดลมจะถูกใช้เพื่อเป่าอากาศโดยรอบเหนือส่วนประกอบที่สร้างความร้อนของเครื่องเชื่อม เช่น หม้อแปลงไฟฟ้า วงจรเรียงกระแส และอิเล็กโทรด อากาศที่เคลื่อนที่จะดูดซับความร้อนจากส่วนประกอบเหล่านี้และพาออกไป ดังนั้นจึงกระจายความร้อนออกสู่สิ่งแวดล้อมโดยรอบ

ข้อดีของการระบายความร้อนด้วยอากาศคือความเรียบง่ายและต้นทุนต่ำ ไม่ต้องใช้ระบบประปาที่ซับซ้อนหรือจ่ายน้ำหล่อเย็นอย่างต่อเนื่อง ทำให้ติดตั้งและบำรุงรักษาได้ง่าย เครื่องเชื่อมแบบจุด MFDC แบบระบายความร้อนด้วยอากาศยังพกพาสะดวกกว่าและเหมาะสำหรับงานเชื่อมขนาดเล็กหรือการใช้งานที่น้ำไม่พร้อม

อย่างไรก็ตาม การระบายความร้อนด้วยอากาศก็มีข้อจำกัด มีประสิทธิภาพน้อยกว่าการระบายความร้อนด้วยของเหลว โดยเฉพาะอย่างยิ่งในงานเชื่อมที่มีกำลังสูงซึ่งการสร้างความร้อนมีมาก ระบบระบายความร้อนด้วยอากาศอาจต้องดิ้นรนเพื่อรักษาอุณหภูมิการทำงานให้คงที่ภายใต้การใช้งานหนัก ซึ่งอาจนำไปสู่ความร้อนสูงเกินไปและประสิทธิภาพลดลง นอกจากนี้ ประสิทธิภาพของการระบายความร้อนด้วยอากาศยังอาจได้รับผลกระทบจากอุณหภูมิและความชื้นโดยรอบ ตลอดจนการมีฝุ่นและเศษซากในอากาศอีกด้วย

ระบายความร้อนด้วยของเหลว

การระบายความร้อนด้วยของเหลวเป็นวิธีระบายความร้อนที่มีประสิทธิภาพมากกว่าซึ่งมักใช้ในเครื่องเชื่อมจุด MFDC กำลังสูง ในระบบระบายความร้อนด้วยของเหลว สารหล่อเย็น ซึ่งมักจะเป็นน้ำหรือส่วนผสมของน้ำคือไกลคอล จะถูกหมุนเวียนผ่านระบบวงปิดเพื่อดูดซับความร้อนจากส่วนประกอบที่สร้างความร้อน จากนั้นสารหล่อเย็นที่ให้ความร้อนจะถูกสูบไปยังตัวแลกเปลี่ยนความร้อน ซึ่งจะปล่อยความร้อนออกสู่อากาศโดยรอบหรือตัวกลางทำความเย็นอื่นๆ

ระบบระบายความร้อนด้วยของเหลวมีสองประเภทหลัก: การระบายความร้อนด้วยของเหลวโดยตรงและการระบายความร้อนด้วยของเหลวโดยอ้อม

ระบายความร้อนด้วยของเหลวโดยตรง

ในการระบายความร้อนด้วยของเหลวโดยตรง สารหล่อเย็นจะสัมผัสโดยตรงกับส่วนประกอบที่สร้างความร้อน ตัวอย่างเช่น อิเล็กโทรดของเครื่องเชื่อมสปอต MFDC อาจเป็นโพรง ทำให้สารหล่อเย็นไหลผ่านและดูดซับความร้อนที่เกิดขึ้นระหว่างกระบวนการเชื่อมได้โดยตรง วิธีนี้ช่วยให้ถ่ายเทความร้อนได้อย่างมีประสิทธิภาพมาก เนื่องจากสารหล่อเย็นตั้งอยู่ใกล้กับแหล่งความร้อน

การระบายความร้อนด้วยของเหลวทางอ้อม

การระบายความร้อนด้วยของเหลวทางอ้อมเกี่ยวข้องกับการใช้ตัวแลกเปลี่ยนความร้อนเพื่อถ่ายเทความร้อนจากส่วนประกอบที่สร้างความร้อนไปยังสารหล่อเย็น จากนั้นสารหล่อเย็นจะไหลเวียนผ่านตัวแลกเปลี่ยนความร้อน โดยจะปล่อยความร้อนออกสู่อากาศโดยรอบหรือตัวกลางทำความเย็นอื่นๆ วิธีนี้มักใช้กับส่วนประกอบต่างๆ เช่น หม้อแปลงและวงจรเรียงกระแส ซึ่งการสัมผัสโดยตรงกับสารหล่อเย็นอาจไม่สามารถทำได้จริงหรือไม่ปลอดภัย

ข้อดีของการระบายความร้อนด้วยของเหลวคือมีประสิทธิภาพและความสามารถในการรักษาอุณหภูมิการทำงานให้คงที่แม้ใช้งานหนัก เครื่องเชื่อมจุด MFDC แบบระบายความร้อนด้วยของเหลวสามารถรองรับกระแสการเชื่อมที่สูงขึ้นและรอบการเชื่อมที่ยาวนานขึ้นโดยไม่มีความร้อนสูงเกินไป ส่งผลให้คุณภาพการเชื่อมดีขึ้นและอายุการใช้งานของอิเล็กโทรดยาวนานขึ้น อย่างไรก็ตาม ระบบระบายความร้อนด้วยของเหลวมีความซับซ้อนและมีราคาแพงกว่าระบบระบายความร้อนด้วยอากาศ พวกเขาต้องการระบบประปา ปั๊ม และเครื่องแลกเปลี่ยนความร้อน และจำเป็นต้องมีการบำรุงรักษาเป็นประจำเพื่อป้องกันการรั่วไหลและรับรองการทำงานที่เหมาะสมของระบบ

ข้อควรพิจารณาในการออกแบบระบบทำความเย็น

เมื่อออกแบบระบบทำความเย็นสำหรับเครื่องเชื่อมแบบจุด MFDC จำเป็นต้องพิจารณาปัจจัยหลายประการ:

โหลดความร้อน

ภาระความร้อนของเครื่องเชื่อมซึ่งกำหนดโดยกระแสการเชื่อม เวลาในการเชื่อม และประสิทธิภาพของอุปกรณ์ไฟฟ้า เป็นปัจจัยหลักในการกำหนดความสามารถในการทำความเย็นที่ต้องการ ภาระความร้อนที่สูงขึ้นจะต้องใช้ระบบระบายความร้อนที่ทรงพลังมากขึ้น ไม่ว่าจะเป็นแบบระบายความร้อนด้วยอากาศหรือระบายความร้อนด้วยของเหลว

สภาพแวดล้อมการทำงาน

สภาพแวดล้อมการทำงานของช่างเชื่อม รวมถึงอุณหภูมิโดยรอบ ความชื้น และการปรากฏของฝุ่นและเศษซาก อาจส่งผลต่อการเลือกวิธีการทำความเย็นได้เช่นกัน ในสภาพแวดล้อมที่ร้อนและชื้น การระบายความร้อนด้วยของเหลวอาจมีความเหมาะสมมากกว่า เนื่องจากการระบายความร้อนด้วยอากาศอาจมีประสิทธิภาพน้อยลง ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น ระบบระบายความร้อนด้วยอากาศอาจต้องมีการกรองเพิ่มเติมเพื่อป้องกันการสะสมของฝุ่นบนส่วนประกอบที่สร้างความร้อน

การประยุกต์ใช้การเชื่อม

ประเภทของการเชื่อม เช่น ความหนาของชิ้นงาน ความถี่ในการเชื่อม และคุณภาพการเชื่อมที่ต้องการ ก็มีบทบาทในการออกแบบระบบทำความเย็นเช่นกัน การใช้งานการเชื่อมด้วยกำลังสูงหรือการใช้งานที่ต้องการการเชื่อมอย่างต่อเนื่องเป็นเวลานาน โดยทั่วไปจะต้องใช้ระบบระบายความร้อนที่มีประสิทธิภาพมากกว่า เช่น การระบายความร้อนด้วยของเหลว

ผลกระทบของการทำความเย็นต่อคุณภาพการเชื่อมและอายุการใช้งานของอุปกรณ์

การระบายความร้อนที่เหมาะสมส่งผลโดยตรงต่อคุณภาพของรอยเชื่อมที่ผลิตโดยเครื่องเชื่อมสปอต MFDC เมื่อช่างเชื่อมทำงานที่อุณหภูมิคงที่และเหมาะสม อิเล็กโทรดจะคงรูปร่างและความแข็งไว้ ​​ส่งผลให้มีการสร้างนักเชื่อมที่สม่ำเสมอและมีความแข็งแรงในการเชื่อมดีขึ้น ในทางตรงกันข้าม ความร้อนสูงเกินไปอาจทำให้อิเล็กโทรดสึกหรออย่างรวดเร็ว นำไปสู่รอยเชื่อมที่ไม่สอดคล้องกัน การหลอมรวมที่ไม่ดี และแม้แต่ข้อบกพร่องในการเชื่อม

นอกจากคุณภาพการเชื่อมแล้ว การระบายความร้อนยังส่งผลต่ออายุการใช้งานของเครื่องเชื่อมจุดเชื่อม MFDC ด้วย ด้วยการรักษาส่วนประกอบภายในไว้ในอุณหภูมิที่เหมาะสม ระบบทำความเย็นจะช่วยลดความเครียดจากความร้อนบนส่วนประกอบต่างๆ ซึ่งสามารถป้องกันความล้มเหลวก่อนเวลาอันควรและยืดอายุการใช้งานของอุปกรณ์ได้ ซึ่งไม่เพียงช่วยประหยัดค่าใช้จ่ายในการเปลี่ยนเท่านั้น แต่ยังช่วยลดเวลาหยุดทำงานและข้อกำหนดในการบำรุงรักษาอีกด้วย

บทสรุป

โดยสรุป วิธีการทำความเย็นของเครื่องเชื่อมแบบจุด MFDC เป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพ คุณภาพการเชื่อม และอายุการใช้งานที่ยาวนาน การระบายความร้อนด้วยอากาศเป็นตัวเลือกที่ง่ายและคุ้มค่าสำหรับการใช้งานขนาดเล็กและใช้พลังงานต่ำ ในขณะที่การระบายความร้อนด้วยของเหลวเหมาะสำหรับงานเชื่อมที่มีกำลังสูงและงานหนักมากกว่า เมื่อเลือกเครื่องเชื่อมจุดเชื่อม MFDC สิ่งสำคัญคือต้องพิจารณาวิธีการทำความเย็นตามความต้องการในการเชื่อมและสภาพแวดล้อมการทำงานที่เฉพาะเจาะจง

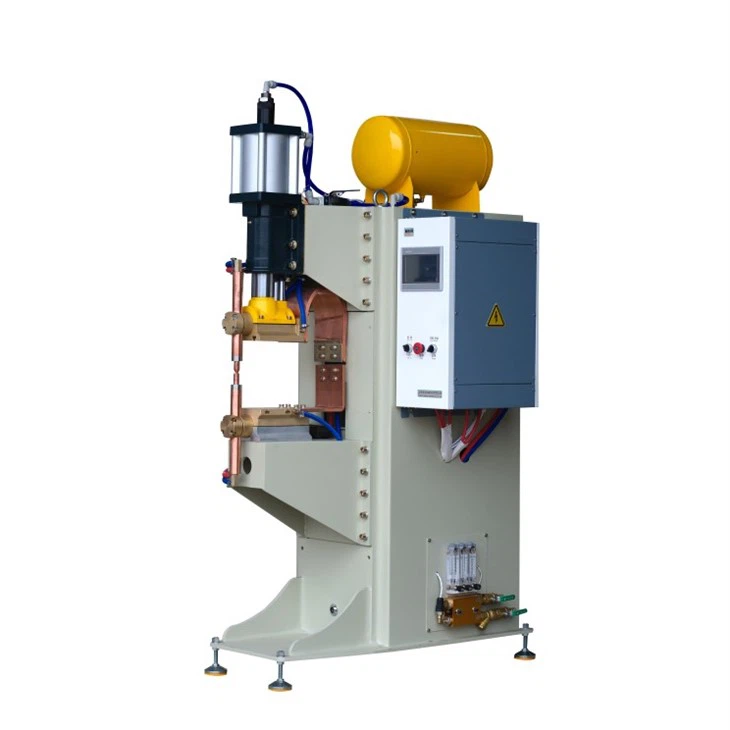

หากคุณอยู่ในตลาดเครื่องเชื่อมจุดเชื่อม MFDC เรามีผลิตภัณฑ์ที่หลากหลาย รวมทั้งเครื่องเชื่อมจุดความถี่ปานกลาง-เครื่องเชื่อมจุดไฟ DC อินเวอร์เตอร์, และเครื่องเชื่อมจุดแผ่นอลูมิเนียม- เครื่องเชื่อมของเราได้รับการออกแบบด้วยระบบระบายความร้อนที่มีประสิทธิภาพเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และมีคุณภาพสูง หากคุณมีคำถามหรือต้องการหารือเกี่ยวกับความต้องการการเชื่อมเฉพาะของคุณ โปรดติดต่อเราเพื่อขอคำปรึกษาโดยละเอียดและการเจรจาจัดซื้อจัดจ้าง

อ้างอิง

• คู่มือการเชื่อม, สมาคมการเชื่อมแห่งอเมริกา
• หลักการเชื่อมด้วยความต้านทานไฟฟ้า RWMA (พันธมิตรผู้ผลิตการเชื่อมด้วยความต้านทาน)
